Fallskyddsplatta pussel XT "Etna"
- /
-
Skickas
om cirka 3-4 veckor – tillverkningen har ännu inte startat - 1 201,01 kr / 5,03 Stycke / m²
- (4,34 kg / Stycke)
EAN: 4251469369351 | Art.nr.: 6935

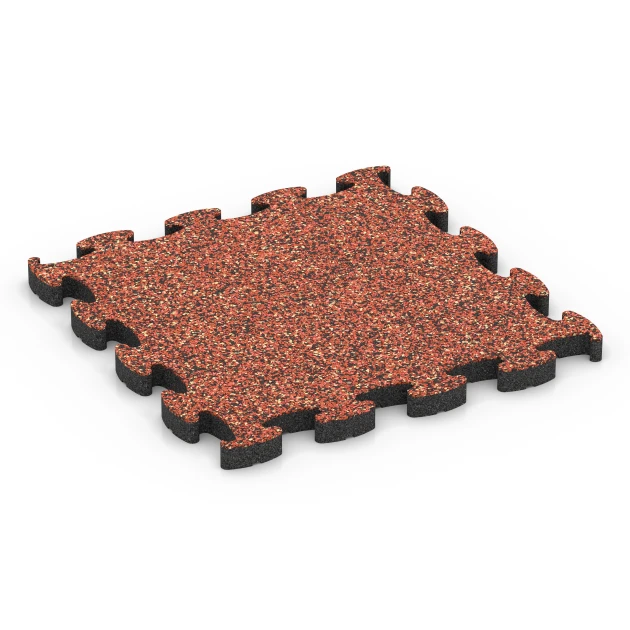

Fallskyddsplatta pussel typ XT är en fallskyddsbeläggning för lek- och friytor där färgsättning och formspråk är en del av gestaltningen. Den består av måttexakta plattor som är 2,8 cm tjocka och har ett topplager av genomfärgat EPDM-gummigranulat. Mellan plattorna blir det bara en minimal fog. Därför ser ytan ut som en gjuten beläggning. Tillsammans med funktionsplattor typ XX byggs beläggningen i flera lager. Höjden anpassas efter lekredskapens fria fallhöjd.
Hur fritt kan ytan utformas?
Plattorna skärs till med exakt passform i tillverkningen. Det gör att ytan kan få raka kanter, men också bågar, cirklar och svängda linjer. Färgade zoner kan till exempel bilda en gångväg, en cirkel runt ett lekredskap eller ett fält i en annan färg. Det går också att lägga vanliga rektangulära ytor. Ytor med raka kanter ritas i läggningsplaneraren på WARCO:s webbplats. Sedan skickas DXF-filen till WARCO. För kurvor och färgbyten behöver WARCO en ritning av ytan. Mot en extra kostnad levererar WARCO då plattorna tillskurna och klara för läggning.
Hur byggs fallskyddsbeläggningen upp?
Vilken bygghöjd en lekyta behöver beror på lekredskapens fria fallhöjd. Fallskyddsplattan utgör det översta lagret. Under den läggs ett eller flera lager av funktionsplattor typ XX. Genom att anpassa antalet lager kan uppbyggnaden dimensioneras för alla fallhöjder som är vanliga på lekytor.
Vad utmärker plattorna?

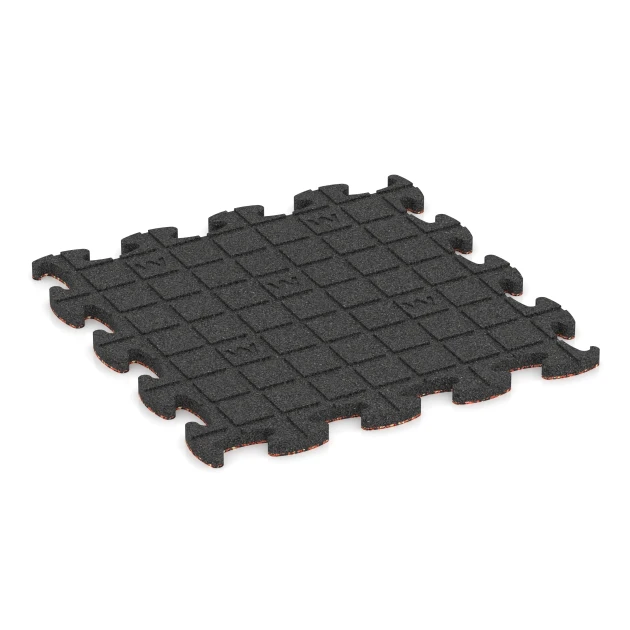

Varje platta består av två lager med olika funktioner. Topplagret består av nytillverkat och helt genomfärgat EPDM-gummigranulat. Därför behåller plattorna sin färg även när ytan slits med tiden. Ytan ger bra grepp och förblir halkhämmande även efter en regnskur. Det undre lagret består av ELT-granulat, alltså gummigranulat från återvunna däck. Det är tillverkat med låg densitet och dämpar därför stötar. Fallskyddsplattorna väger omkring 22 kg per kvadratmeter. Nyuppackade plattor kan ibland lukta gummi. Utomhus försvinner lukten snart.
Varför välja plattor i stället för en platsgjuten beläggning?
Fallskyddsplattan förenar gestaltningsmöjligheterna hos en fogfri, platsgjuten fallskyddsbeläggning med de ekonomiska fördelarna hos en plattbeläggning. Den flerskiktade uppbyggnaden håller längre, kostar mindre och åldras bättre än en enda tjock platta. Den optimerade pusselkopplingen håller plattorna tätt intill varandra över tid. Därför förblir fogen minimal och ytan ser ut som en gjuten beläggning även efter flera år. Om ett område blir kraftigt slitet, till exempel under en gunga, byts bara plattorna i det översta lagret. Funktionsplattorna under lämnas kvar. Det är det mest ekonomiska sättet att underhålla en fallskyddsbeläggning under många år.
Hur läggs och sköts fallskyddsbeläggningen?

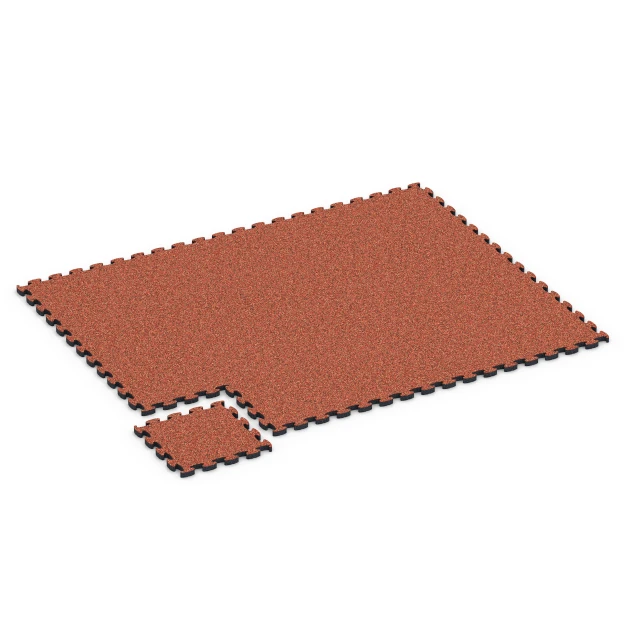

Plattorna läggs löst, utan lim eller skruvar. Underlaget ska ha varaktig bärighet och vara stabilt och i huvudsak jämnt. På betong, asfalt eller marksten behövs ingen ytterligare konstruktion under beläggningen. På naturlig mark behövs däremot ett bärlager, till exempel av grusarmering fylld med stenflis. Den som själv kapar plattorna vid kanten använder en sticksåg eller cirkelsåg. Regnvatten rinner genom plattorna. På ett tätt underlag rinner vattnet vidare på plattornas undersida längs underlagets fall. Då blir inga pölar stående. Frost skadar inte plattorna. Löv och sand tas bort med en kvast eller trädgårdsslang.
Rabatt
Produktfördelar
Vorteile
Produktdetaljer – Material och struktur
Vergleichswerte

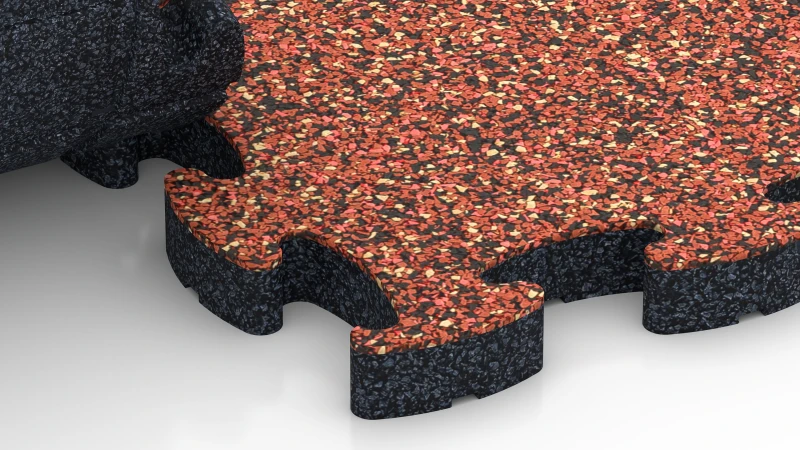

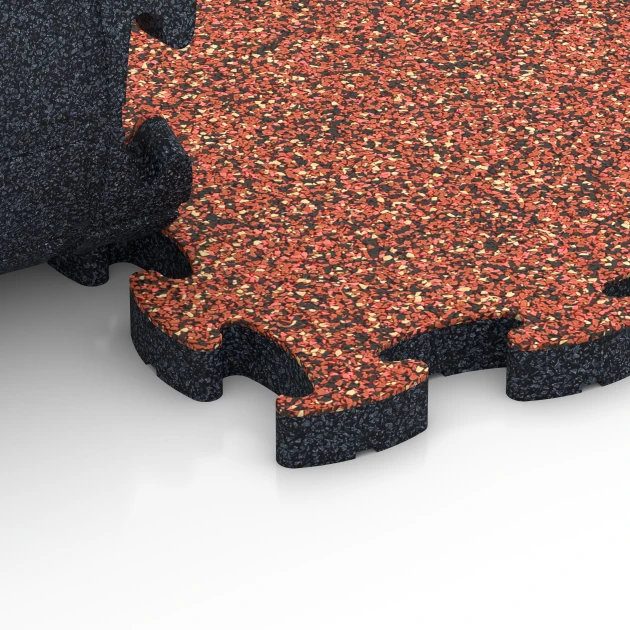

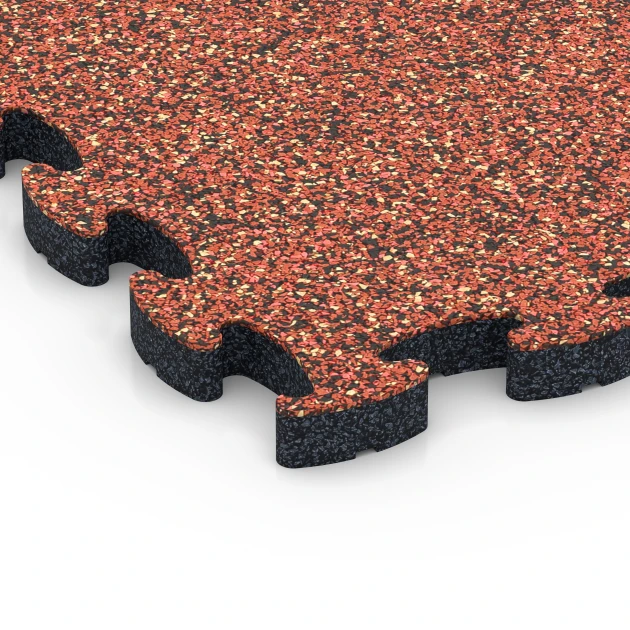

En kalibrerad pusselskarv utan fasning innebär att varje platta skärs till exakt mått ur ett större ämne, som får härda i några dagar före tillskärningen. Utan fasning har plattan raka, lodräta kanter i stället för avfasade.
Den färdiga plattan har en minimal höjdtolerans. Vid den vanliga pressningsprocessen får en gummiplatta däremot en avfasad kant, så att varje fog framträder som en mörk linje i ytan.
Med lodräta kanter och minimal höjdtolerans ansluter plattorna exakt till varandra. Mellan plattorna återstår bara en hårfin fog, som i den lagda ytan syns först vid noggrann granskning. Därför upplevs golvbeläggningen som nästan fogfri.
För gummiplattor i flera lager utformas hela uppbyggnaden efter hur ytan ska användas. Bärförmåga, dämpning och bygghöjd dimensioneras efter belastningen på platsen. Överst ligger ytplattor i serien XT. De bildar den synliga beläggningen och avgör ytans slitstyrka. Under ytplattorna ligger en eller flera funktionsplattor av typen XX.
Både funktionsplattorna och ytplattorna består av PU-bundet gummigranulat och tillverkas i olika tjocklekar och densiteter. Genom att välja och kombinera plattyperna kan man anpassa bygghöjd, bärförmåga och dämpning efter användningen. Två uppbyggnader med samma höjd kan därför ha olika dämpning.
En uppbyggnad som är anpassad för stötdämpning ger högre kritisk fallhöjd på lekplatser och tar upp en del av energin vid nedslaget när man tränar med vikter. Inomhus förbättrar samma uppbyggnad stegljudsisoleringen och minskar överföringen av stomljud. Den ger också bättre vibrationsdämpning under maskiner och anläggningar och i vibrationskänsliga miljöer.
Dämpningsklassen visar vilken gummiplatta som dämpar mest och vilken som har störst bärförmåga: klass 1 bär mest, klass 3 dämpar mest och klass 2 ligger mellan dem i båda avseendena. Ju högre dämpning, desto mer ger gummiplattan efter under belastning.
För klass 1 innebär detta högst bärförmåga, lägst dämpning och minst eftergivlighet under belastning. Plattan fördelar höga punktlaster, dämpar vibrationer och är enbart avsedd för inomhusbruk.
Klass 2 har medelhög bärförmåga och dämpning samt balanserad gångelasticitet. Den används vanligen under terrass- och balkongbeläggningar eller gångplattor samt i entréer, och den passar både inomhus och utomhus.
Klass 3 har lägst bärförmåga, högst dämpning och ger mest efter under belastning. Den tar upp mest stötenergi och används där golvbeläggningen ska fjädra och dämpa ljud, både inomhus och utomhus. Samtliga tre klasser finns i formaten 52 × 52 cm och 104 × 104 cm samt i tjocklekarna 1,8 cm och 2,8 cm.
Olika gummiplattor kan läggas ovanpå varandra i en flerskiktskonstruktion. Funktionsplattor av typ XX finns i tre dämpningsklasser. Man kan lägga valfritt antal under ytplattan och själv bestämma ordningen. Varje funktionsskikt har sin egen dämpningsklass, densitet och tjocklek. Överst ligger det synliga ytskiktet: en ytplatta av typ XT eller en annan ytplatta. Den behöver inte ha samma densitet och elasticitet som de underliggande funktionsplattorna.
Skiktens ordning beror på hur ytan ska användas och vilken effekt man vill uppnå. När man väljer och placerar plattorna kan man väga stötdämpning, bärförmåga och fördelning av punktlaster mot varandra. Två konstruktioner med samma bygghöjd kan därför skilja sig åt i bärförmåga, elasticitet och dämpning.
Fogförskjutning mellan lager av gummiplattor innebär att plattornas fogar förskjuts i förhållande till varandra, så att en fog inte hamnar rakt över en annan. Vid läggning i flera lager förskjuts varje lager mot det underliggande; plattorna i det övre lagret täcker då fogarna i lagret under, och genomgående foglinjer undviks.
Fogförskjutningen bidrar till en jämn yta. Utomhus bryter den även den sammanhängande väg som växtlighet från underlaget annars kan ta.
SS-EN 1177 omfattar två provningsförfaranden, laboratorieprovning och provning på plats. Laboratorieprovningen fastställer den kritiska fallhöjden för ett fallskyddsunderlag, medan provningen på plats kontrollerar om en redan installerad yta vid utvalda punkter täcker den fria fallhöjden hos den befintliga lekutrustningen.
Laboratorieprovningen sker på provkroppar som tillsammans har en yta på minst en kvadratmeter och ligger på ett plant, styvt betongunderlag. Lösa fyllningar som fallskyddssand, fallskyddsgrus eller träflis läggs ut i avsedd skikttjocklek. Fallskyddsplattor monteras så att även fogarna mellan plattorna provas. Ett halvklotformat provhuvud på 4,6 kg, med en diameter på omkring 16 cm och inbyggd accelerationsgivare, släpps från olika höjder mot underlaget. För plattor krävs minst nio fallprov från minst fyra höjder på separata punkter med 25 cm mellanrum. För lösa fyllningar utförs tre nedslag per höjd på samma punkt. Provningen sker vid 23 grader Celsius med en tillåten avvikelse på upp till fem grader.
Bedömningen i laboratoriet utgår från HIC-värdet som huvudskadekriterium och toppaccelerationen gmax. Den kritiska fallhöjden är den höjd där HIC 1000 eller gmax 200 g nås. Det lägre av dessa värden är avgörande och fastställs genom interpolation av mätserien. Provningsrapporten anger den kritiska fallhöjden i meter med två decimaler samt provningslaboratoriets mätosäkerhet. Resultatet gäller endast den provade uppbyggnaden med plattyp, tjocklek och sammanfogning, eller för system i flera skikt hela skiktföljden. Provunderlaget är laboratoriets styva underlag och inte den konstruktion som finns på byggplatsen.
Provningen på plats verifierar den installerade islagsytan vid en provfallhöjd som minst ska motsvara lekutrustningens fria fallhöjd enligt SS-EN 1176. Mätning utförs vid de mest ogynnsamma punkterna, exempelvis där underlaget är slitet eller skikttjockleken är som minst, och vid ytterligare representativa punkter. Antalet provpunkter styrs av islagsytans storlek, och standarden anger ett minsta antal. Förfarandet på plats gäller enbart de provade punkterna och fastställer ingen kritisk fallhöjd.
Fallskyddsmattor och fallskyddsplattor ska vara så tjocka att deras provade kritiska fallhöjd minst motsvarar lekredskapets fria fallhöjd. Ju högre den möjliga fallhöjden är, desto tjockare behöver fallskyddsmattan eller fallskyddsplattan vara.
Tjockleken ensam anger inte vilken fallhöjd ett fallskydd klarar. Produktens uppbyggnad, densitet och elasticitet påverkar också stötdämpningen.
Som grov vägledning gäller 3 cm tjocklek upp till 100 cm fri fallhöjd, 5 cm upp till 150 cm, 7 cm upp till 200 cm och 10 cm upp till 300 cm.
Avgörande är alltid den kritiska fallhöjd som anges för respektive produkt i testrapporten enligt SS-EN 1177.
Fallskyddsmattor och fallskyddsplattor kan användas upp till den kritiska fallhöjd som anges i provningsrapporten enligt SS-EN 1177. Det är den lägsta höjd där HIC-värdet når 1000 eller accelerationen gmax når 200 g. Beroende på utförande ligger den på cirka 100 till 300 cm.
upp till 100 cm: till exempel låga lekhus, balansredskap
upp till 150 cm: till exempel låga klätterredskap
upp till 200 cm: till exempel klätternät, klätterställningar, kombinationsredskap
upp till 300 cm: till exempel höga klättertorn och stora lekanläggningar
Exemplen på lekredskap är endast vägledande. Avgörande är den fria fallhöjden för det aktuella lekredskapet enligt SS-EN 1176. Den angivna kritiska fallhöjden måste vara minst lika stor som denna fria fallhöjd.
Ett fallskyddsunderlag krävs när den fria fallhöjden från en klätterställning överstiger 60 cm. Detta anges i SS-EN 1176 för lekplatsutrustning som omfattas av standarden. För klätterställningar avsedda enbart för hemmabruk gäller i stället SS-EN 71-8.
Fallskyddsmattor av gummigranulat är lämpliga om deras kritiska fallhöjd, fastställd enligt SS-EN 1177, minst motsvarar den fria fallhöjden för den aktuella klätterställningen. Lösa skikt av bark, träflis, sand eller fallskyddsgrus med kornstorlek 2 till 8 mm kan också användas. De anläggs enligt kraven i SS-EN 1176 och måste regelbundet fyllas på till rätt skikttjocklek.
Fallskyddsunderlaget ska täcka hela islagsytan. Vid fri fallhöjd upp till 150 cm ska det sträcka sig minst 150 cm utanför den lodräta projektionen av upphöjda delar av redskapet. Vid större fri fallhöjd är minsta utsträckningen två tredjedelar av den fria fallhöjden plus 50 cm.
Underlaget ska före läggningen jämnas av och göras bärande. Stenar, glas, vassa kanter och andra hårda föremål ska avlägsnas från ytan.
Ytan ska kontrolleras regelbundet med avseende på skador och lösa förbindningar, medan skikttjockleken kontrolleras i lösa skikt. Enskilda fallskyddsplattor kan bytas vid behov.
Inomhus passar fallskyddsplattor av polyuretanbundet gummigranulat, samma plattor som även ligger utomhus under lekredskap. Vilken tjocklek som behövs beror på hur högt ett barn kan falla från lekredskapet. Den fria fallhöjden enligt SS-EN 1176 får inte vara större än den kritiska fallhöjd som plattan är provad för enligt SS-EN 1177.
Under en klätterställning eller hängredskap i ett rörelserum är den fria fallhöjden omkring 2,80 m, och där passar den 11 cm tjocka fallskyddsplattan, provad upp till 300 cm. För låga lekredskap i ett lekrum i källaren i ett bostadshus räcker de tunnare plattorna från 3 cm.
Enligt SS-EN 1176 krävs stötdämpande underlag för lekredskap på lekplatser när den fria fallhöjden överstiger 60 cm. För redskap med påtvingad rörelse behövs stötdämpande underlag över hela islagsytan, oavsett fallhöjd. Det gäller till exempel gungor och rutschkanor. Även marknära lekredskap med låg fallhöjd kan alltså behöva stötdämpande underlag. Både fallhöjden och hur redskapet rör sig avgör.
Den fria fallhöjden är avståndet från den yta som uppenbart är avsedd att bära upp kroppen till islagsytan nedanför och får vara högst 3 m. Som kroppsstöd räknas ytan på en plattform, sitsen på en gunga och greppytan på ett räck. Vid klättring räknas en punkt 1 m under den högsta greppunkten. Underlagets kritiska fallhöjd bestäms genom en serie fallprov enligt SS-EN 1177 och ska minst motsvara redskapets fria fallhöjd.
Gräs och matjord godtas enligt SS-EN 1176 upp till en fri fallhöjd på 100 cm, förutsatt att ytan är välskött, eftergivlig och fri från stenar, rötter, fundament och andra hårda föremål. Om marken packas, torkar ut eller fryser gäller detta inte längre. För lekredskap som enbart är avsedda för hemmabruk gäller i stället SS-EN 71-8, men stötdämpande underlag krävs även i en privat trädgård.
Pri večslojni talni sestavi, imenovani tudi sendvič sistem, se gumijaste plošče med seboj ne lepijo, temveč se le položijo ena na drugo. Gumijasti granulat, vezan s poliuretanskim vezivom, se odziva na temperaturo in vlago. V toploti se razteza, v mrazu se krči. Ker plošče med seboj niso zlepljene, se lahko vsaka plast odziva neodvisno od drugih.
K stabilnosti sestave prispevata puzzle spoj gumijastih plošč v zgornji plasti in lastna teža celotne sestave. Pri poznejših delih je mogoče talno sestavo razstaviti plast za plastjo. Posamezne plasti se nato lahko pregledajo in po potrebi zamenjajo.
